Instelbare klokpulse AS PLC

De AS PLC heeft naast een aantal vaste klokpuls (Puls-Pauze timer) contacten ook twee klokpuls contacten die
instelbaar zijn en continu ‘doorlopen’ als de PLC in RUN is.
SM409 is een Klokpuls contact die per seconde instelbaar is via SR409.
SM410 is een Klokpuls contact die per milliseconde instelbaar is via SR410.

De waarde in ‘n’ is de waarde die in SR409 en SR410 wordt ingesteld.

SM404: 10msec. Puls (5msec. Aan en 5 msec. Uit)
SM405: 100msec. Puls (50 msec. Aan en 50 msec. Uit)
SM406: 200msec. Puls (100 msec. Aan en 100 msec. Uit)
SM407: 1 sec. Puls (0,5 sec. Aan en 0,5 sec. Uit)
SM408: 2 sec. Puls (1 sec. Aan en 1 sec. Uit)
SM409: 2 x n sec. Puls (n sec. Aan en n sec. Uit) (n is instelbaar in SR409)
SM410: 2 x n msec. Puls (n msec. Aan en n msec. Uit) (n is instelbaar in SR410)

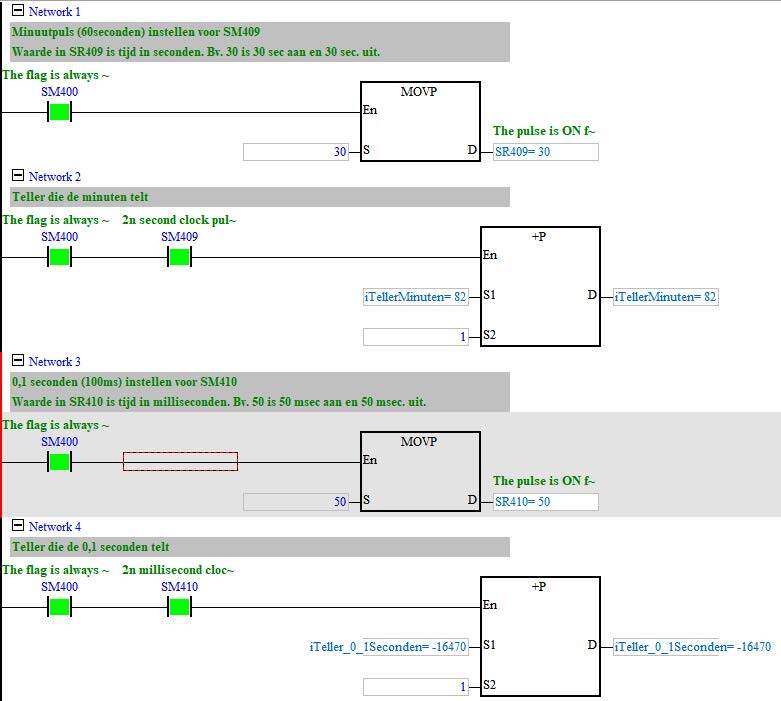

Vvoorbeeld hoe dat in een programma er uit kan zien.
